ETM - Система контроля и мониторинга рабочего времени оборудования и операторов станков и оборудования

Система ETM предназначена для контроля и мониторинга использования станков и оборудования не оборудованных такими функциями со стороны производителя оборудования и не имеющими интерфейсов для сбора и передачи рабочих параметров оборудования в сторонние приложения, а также для мониторинга работы операторов станков и оборудования. Эта система является программным продуктом, не требующим подключения к оборудованию и каких-либо модификаций оборудования. Кроме основной задачи, систему ETM можно использовать для профилирования работы оборудования для поиска возможных проблем с оборудованием или организацией рабочего процесса.

Понятия и объекты системы ETM

К основным объектам, которыми оперирует система ETM относятся:

Оборудование. Станок или оборудование, которое подвергается анализу. Система контроля рабочего времени ETM может работать сразу с несколькими станками.
Оператор оборудования. Физическое лицо или бригада объединённая в единое целое осуществляющее управление и использование оборудования. Каждый оператор имеет свой собственный доступ в систему ETM.
Начальник производственного подразделения. Физическое лицо, пользователь системе ETM, с привилегированными правами, позволяющими просматривать статистику и аналитику системы.
Рабочая смена. Непрерывный период времени, в течение которого Оператор осуществляет управление оборудованием.
Работа. Непрерывный период времени, в течение которого Оператор использует оборудование для выполнения производственных задач.
Монитор контроля рабочего процесса. В качестве монитора рабочего процесса можно использовать любое устройство с подключением к интернету и web браузером. Это может быть компьютер, планшет или мобильный телефон. В идеале, для постоянного использования нужно обеспечить наличие планшета для каждого станка в цеху.

Рабочий цикл

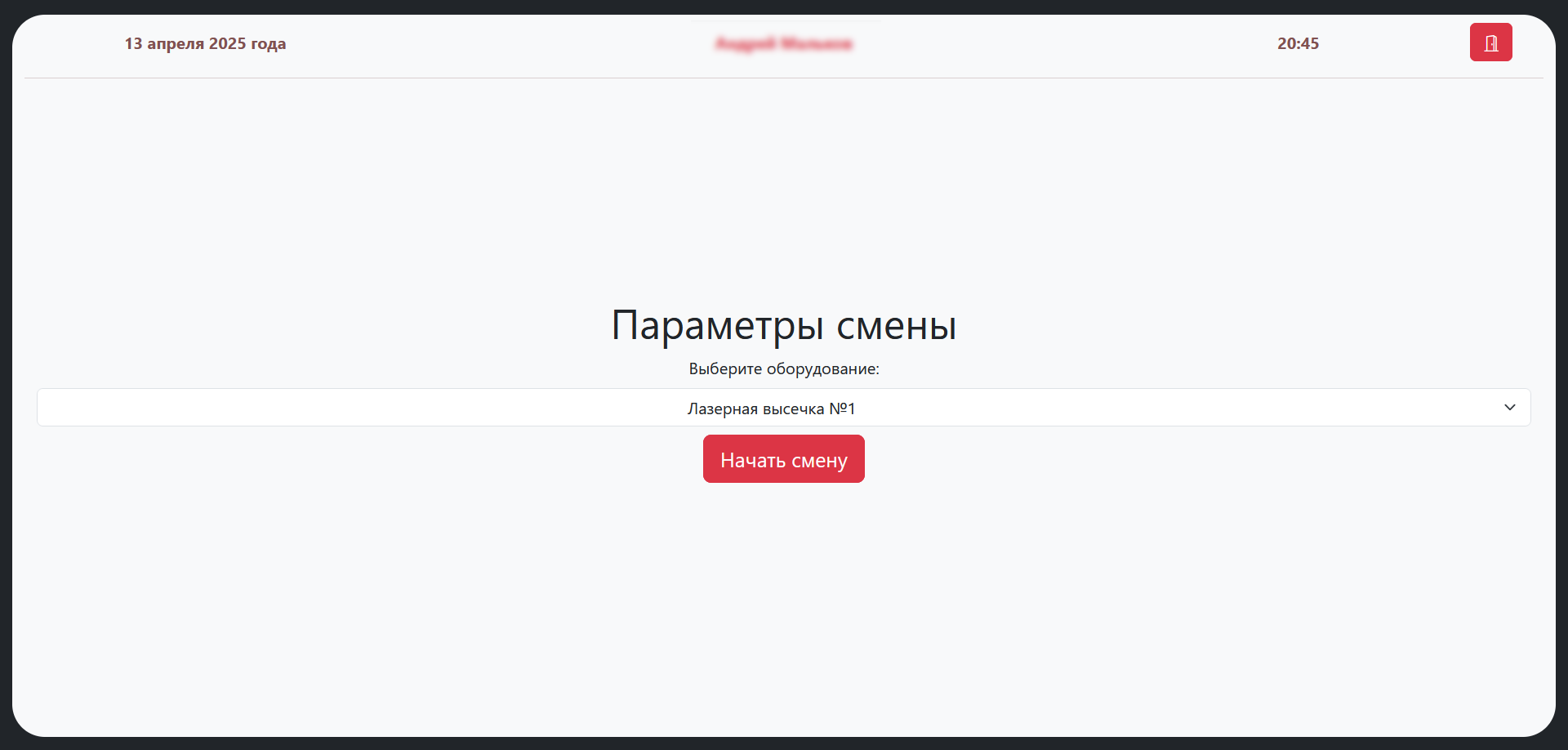

Оператор, через монитор контроля рабочего процесса входит в систему ETM под своим собственным паролем. После этого на стартовом экране выбирает оборудование, с которым он будет работать и нажимает кнопку “Начать смену”. После этого система ETM создает рабочую смену и стартует таймер рабочей смены, который считает время от начала до конца смены.

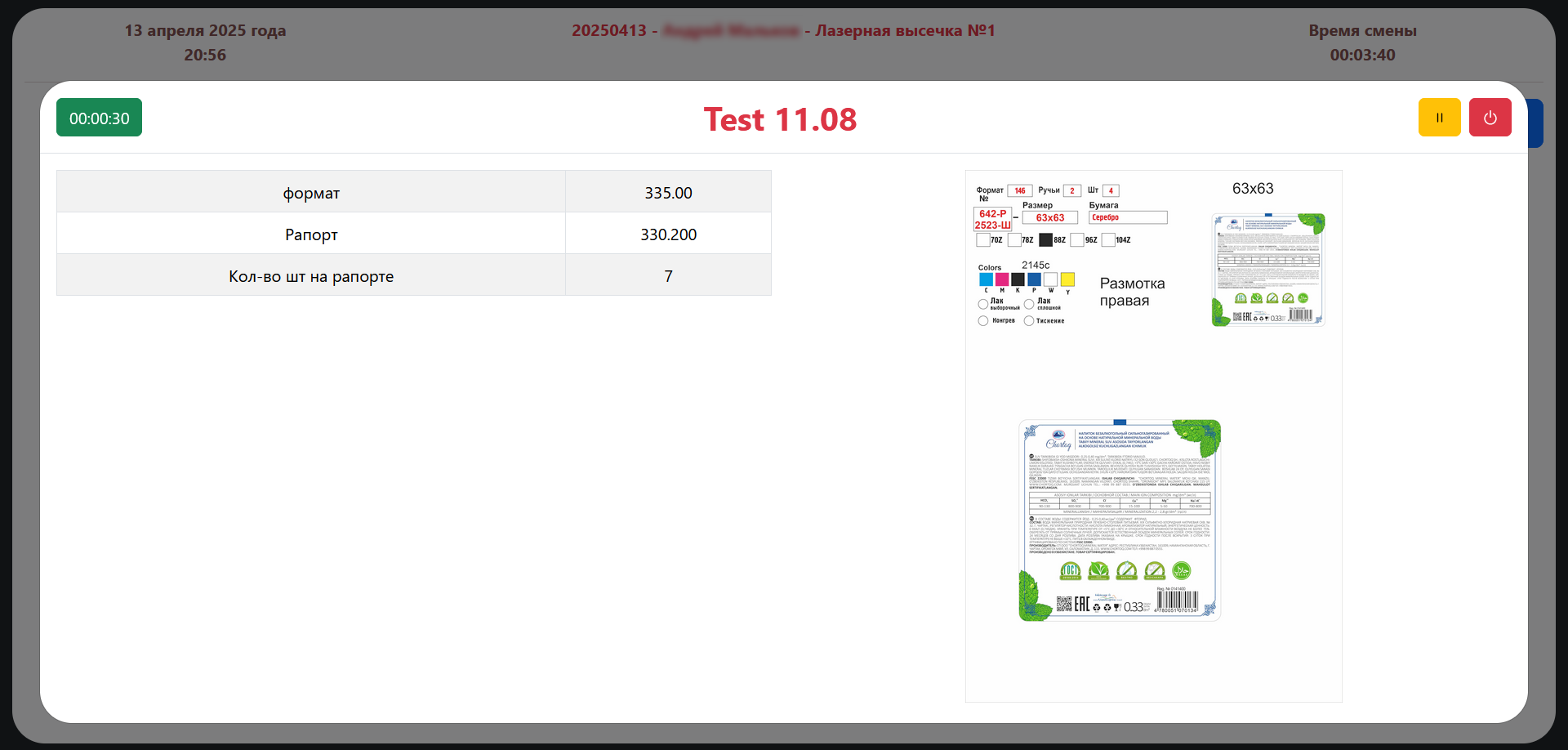

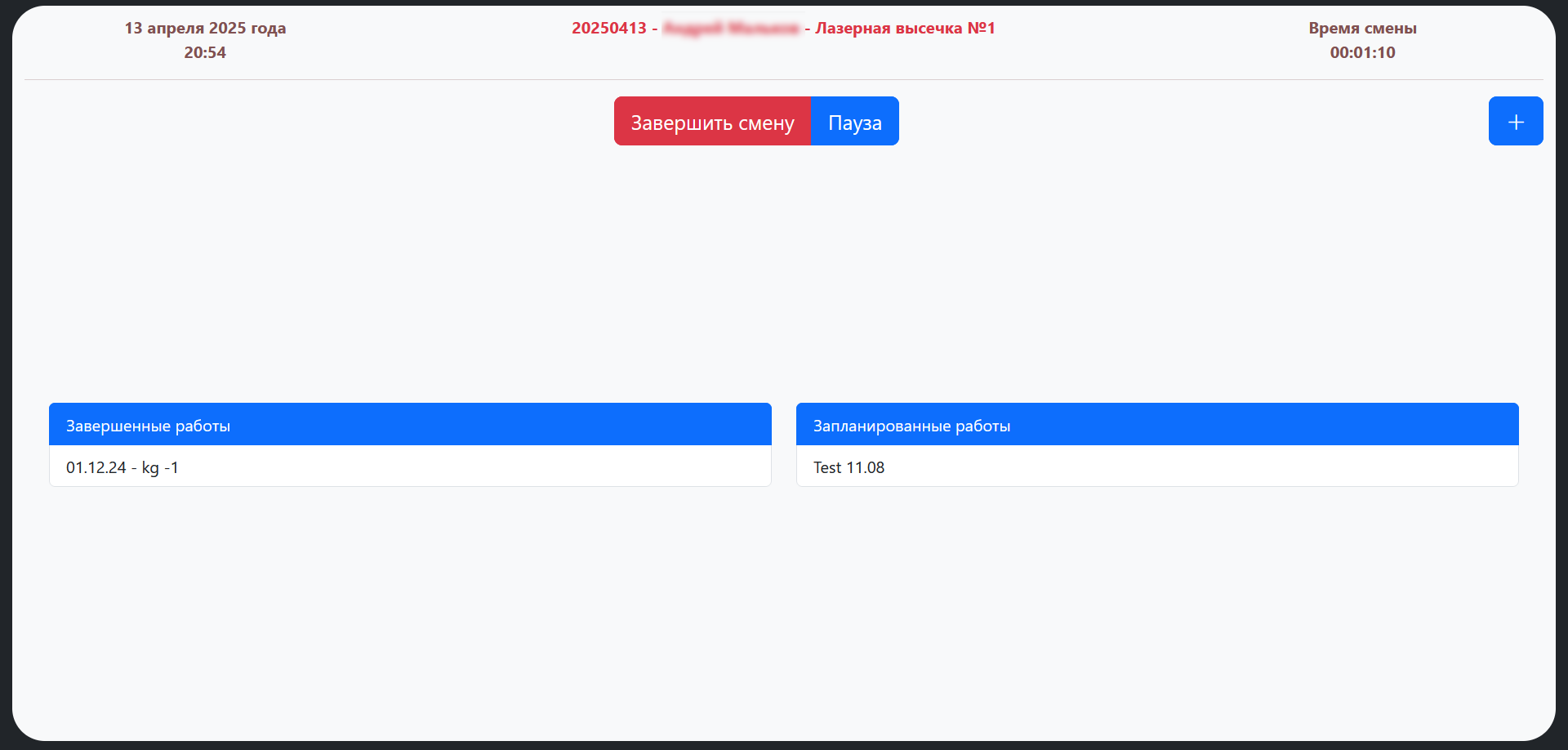

Находясь внутри Рабочей смены Оператор может выбрать заранее подготовленные Работы (задачи). Выбранные Работы можно поместить в раздел “запланированных” или сразу же начать какую-либо Работу. В окне информации Работы отображаются основные параметры Работы и изображение, которое может содержать в себе, к примеру, чертеж изготавливаемой детали.

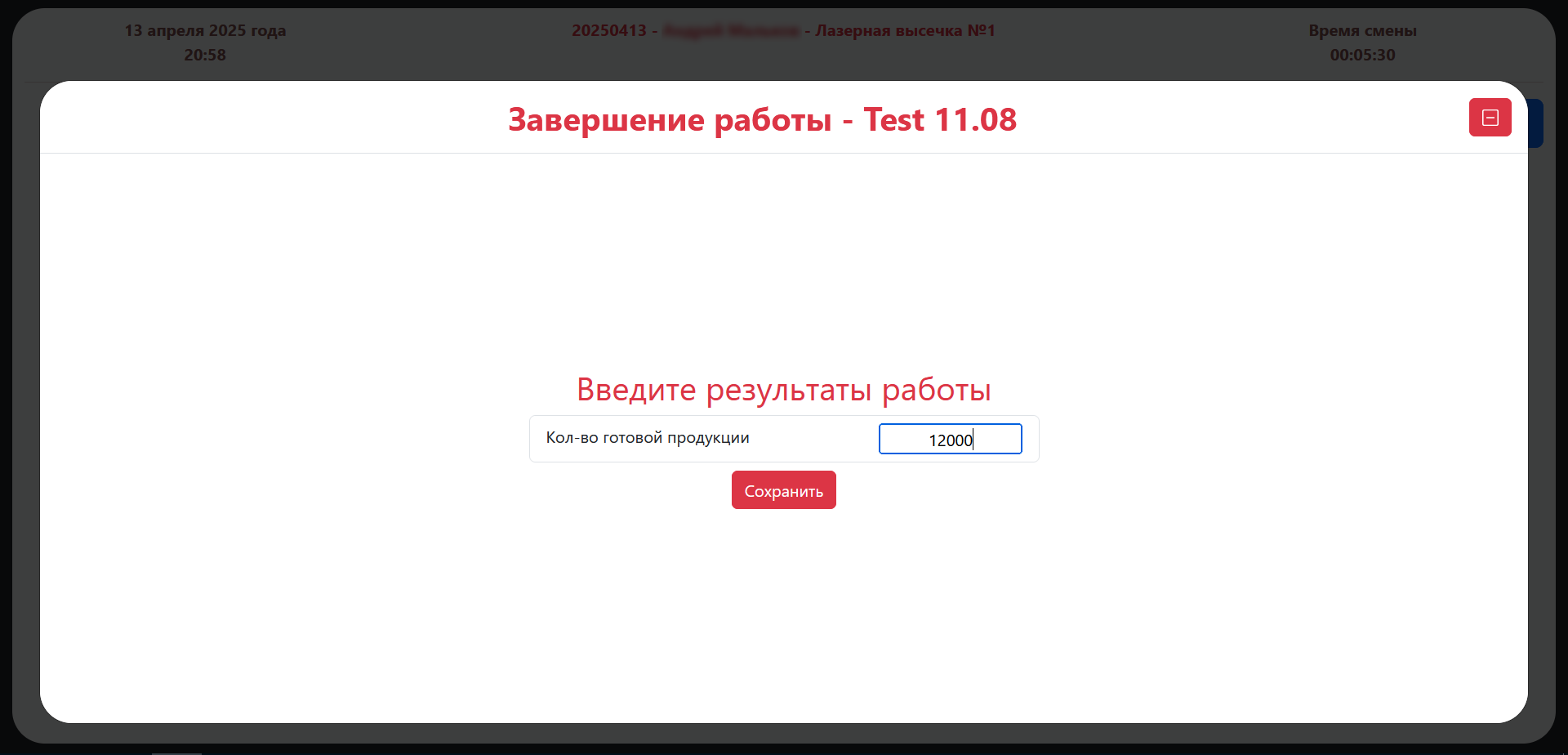

После запуска Работы включается таймер, который отсчитывает активное время Работы. Также, во время выполнения Работы предусмотрены паузы, которые останавливают таймер активного времени. К паузам относится, к примеру, временная остановка работы, настройка оборудования или техническая остановка работы. При завершении Работы система ETM запрашивает у оператора ввести результат Работы, к примеру, количество готовой продукции.

После завершения Работы Оператор может выбрать или следующую Работу, или установить паузу в Рабочей смене, например, обеденный перерыв, или завершить Рабочую смену.

После завершения Рабочей смены Оператор попадает в начальный экран системы ETM и может или начать новую Рабочую смену или полностью выйти из системы.

Особенности работы с Монитором контроля рабочего процесса

Так как система ETM является программным продуктом с облачным хранением данных для нее требуется подключение монитора к интернету. Принимая во внимание возможные сбои подключения к интернету реализованы следующие элементы защиты от сбоем:

Монитор контроля рабочего процесса не привязан к конкретному устройству и может быть запущен на любом устройстве с подключением к интернету и web браузером. Таким образом, если вышло из строя устройство, которое используется, монитор можно временно запустить на другом устройстве, вплоть до любого мобильного телефона.
Монитор контроля рабочего процесса спроектирован таким образом, что он восстанавливает активную сессию при загрузке приложения. Это значит, что, если загрузить систему ETM на устройстве и в настоящий момент есть активная Рабочая смена, система ETM восстановит все данные Рабочей смены и Работы, и Монитор контроля рабочего процесса продолжит работу на новом мониторе. Например, если планшет, на котором запущен Монитор контроля рабочего процесса выйдет из строя или потеряет связь с интернетом, то Оператор может загрузить систему ETM со своего мобильного телефона и после ввода своего пароля продолжить работать с системой ETM. При этом восстановятся значения всех запущенных таймеров.

Также, в системе ETM существует проверка статуса использования оборудования. В результате, достигается целостность данных по мониторингу работы станка, так как исключается возможность одновременного использования оборудования двумя разными операторами.

Статистика и аналитика работы оборудования и операторов

ETM - это программный комплекс контроля и мониторинга рабочего времени оборудования и операторов. Поэтому крайне важно для получения точной статистики и аналитических выводов осуществлять правильный и точный ввод информации со стороны операторов оборудования. Так как система не получает данные ни с каких датчиков, то добиться правильного ввода информации о сменах и работах возможно только административными мерами со стороны компании эксплуатирующей данный программный комплекс.

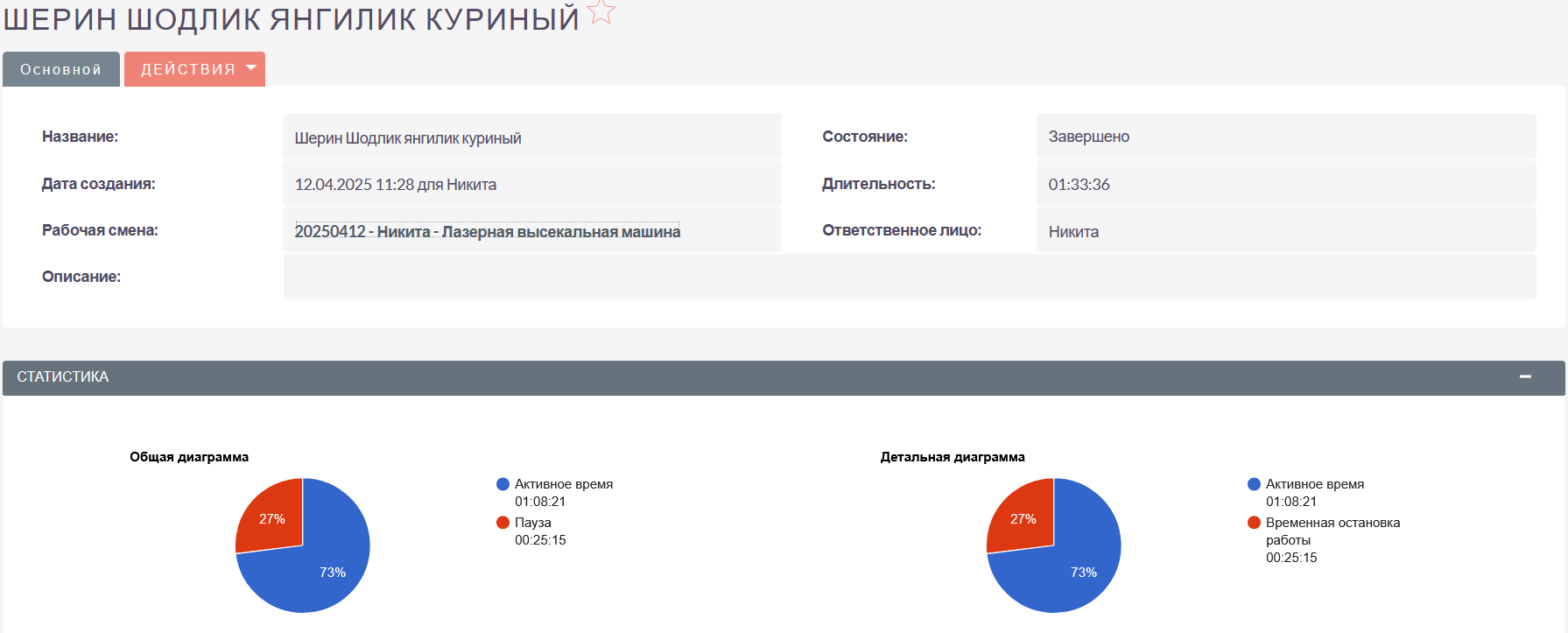

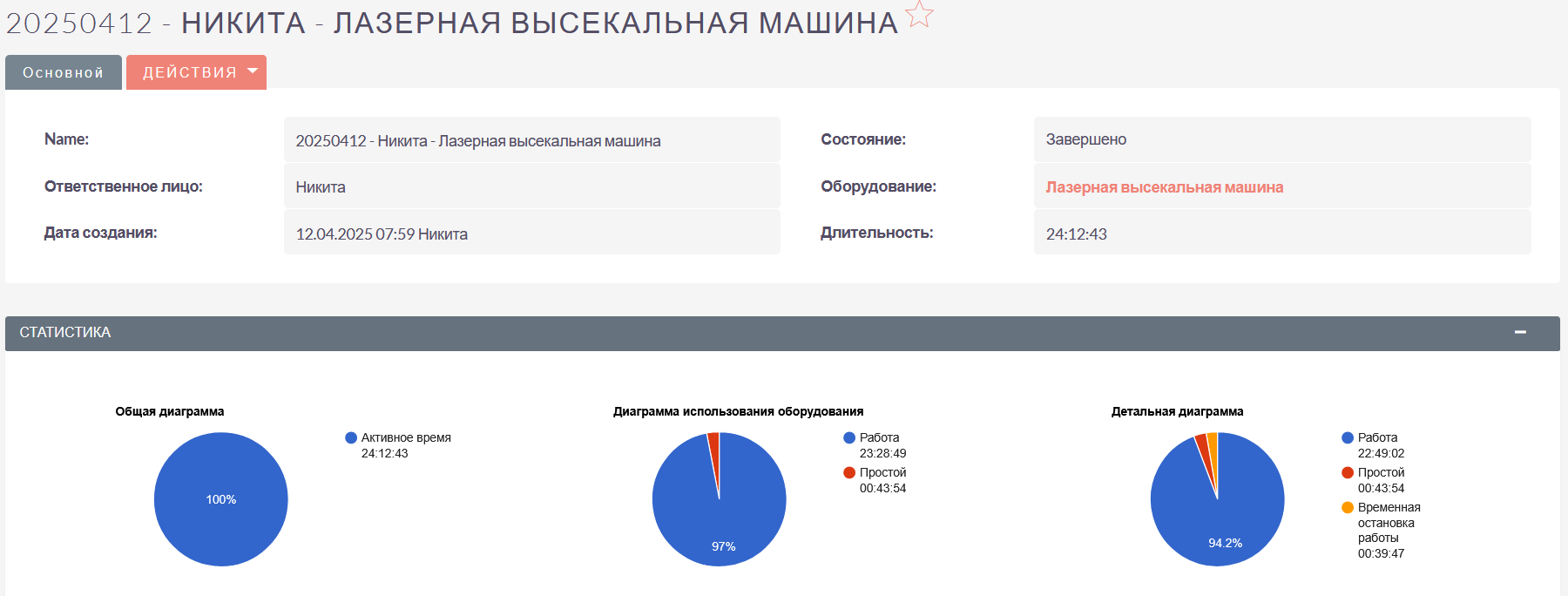

Пользователи системы ETM с правами доступа к статистике и аналитики имею возможность просматривать статистику по каждой работе или смене в целом. Статистика включает в себя состояние, общую длительность и диаграммы с процентным разделением на каждый тип события произошедших во время работы.

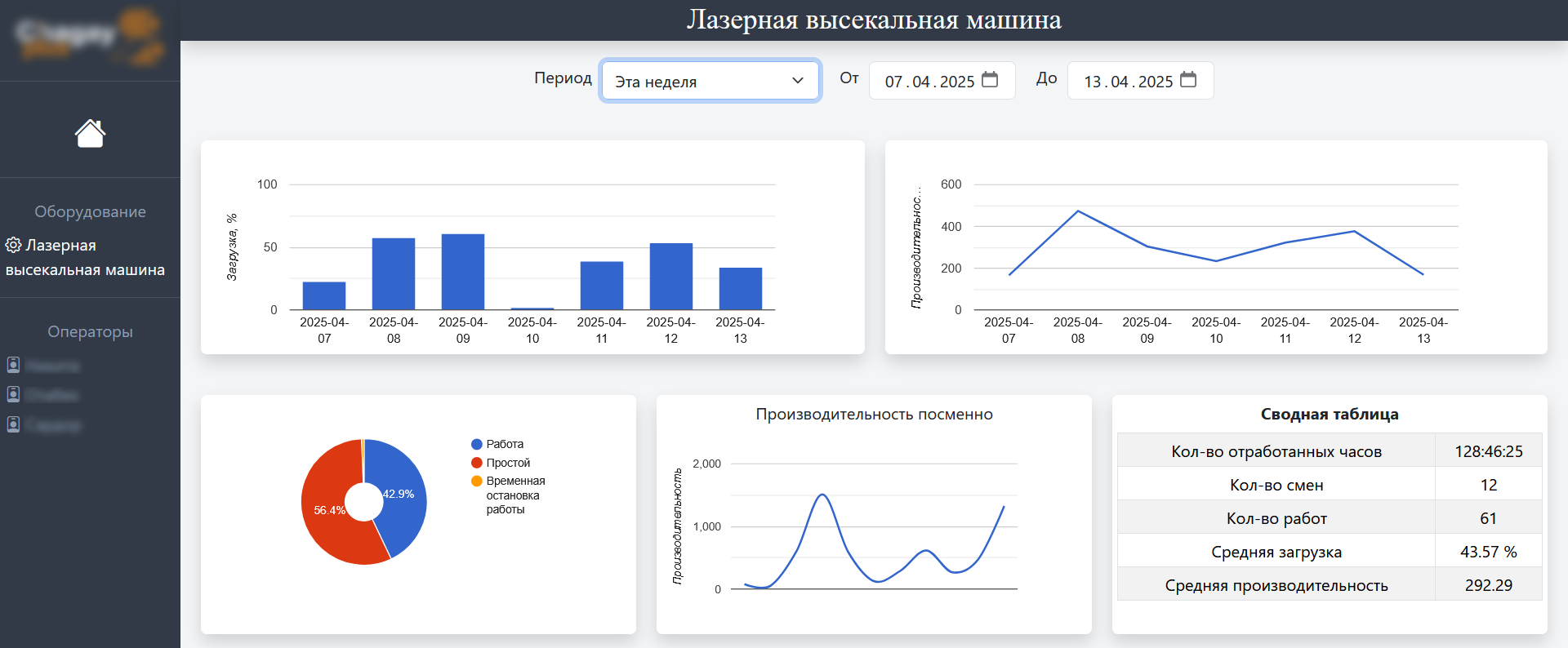

Аналитика отличается от статистики тем, что показывает различные параметры работы оборудования и операторов в определенный период времени в виде графиков:

График изменения загрузки оборудования
График изменения производительности
Круговая диаграмма по событиям в системе
График изменения производительности посменно
Сводная таблица параметров работы оборудования или операторов

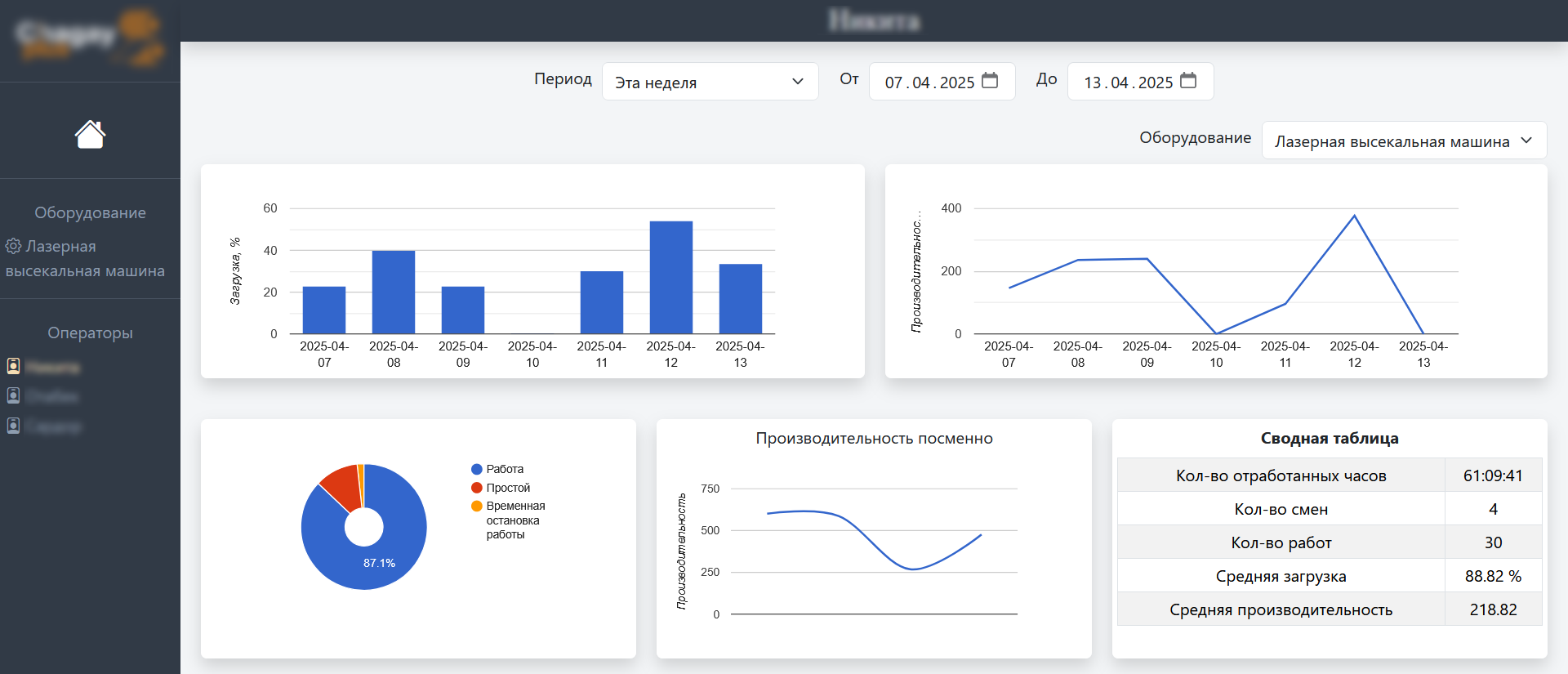

Аналитика доступна отдельно по каждому станку или оборудованию и по каждому оператору, а если оператор работает на нескольких разных станках, то можно посмотреть аналитические отчеты по работе оператора отдельно на каждом станке.

Для удобства получения аналитической информации о работе оборудования имеется развитая система фильтрования результатов в зависимости от заданного периода времени. Доступно как выбор произвольного периода анализа, так и предустановленные периоды: неделя, месяц, год.

В настоящее время система контроля и мониторинга рабочего времени оборудования и операторов станков ETM функционирует на базе SuiteCRM и интегрирована в программный комплекс для учета, оптимизации, продажи и производства рулонной этикеточной продукции флексографического производства FlexoCRM.

Если вас заинтересовала система контроля и мониторинга рабочего времени оборудования и операторов станков ETM вы можете оставить свой запрос через форму контактов на нашем сайте, и мы непременно с вами свяжемся.
Учитывая, что в каждой компании свои условия работы, технологический процесс и перечень станков и оборудования, вероятно, потребуется дополнительная настройка или модификация программного комплекса. Мы с радостью внесем все необходимые вам изменения.
